[Paper Review] Trace-based Just-in-Time Type Specialization for Dynamic Languages

이 논문은 JavaScript를 타켓으로 하고 있지만 요즘 연구하고 있는 pytorch의 JIT(just-in-time) 컴파일러 연구에 중요한 바탕이 되는 연구이기에 리뷰를 작성한다.

Abstract

자바스크립트와 같은 dynamic language(js, python, ruby, ...)는 static language(c, c++, ...)와 비교했을 때 컴파일에 많은 어려움이 존재한다. 그 주된 이유는 변수의 type이나 branch와 같은 정보들을 compile time에는 알 수 없고, runtime이 되어서야 알 수 있기 때문이다. Python과 같은 dynamic language는 컴파일 시점에 구체적인 타입에 대한 정보가 없기 때문에, 기존의 컴파일러들은 가능한 모든 조합의 타입들을 런타임에 핸들링할 수 있도록 (오버헤드를 감수하고) generic code를 생성해야했다.

이 논문에서는 이와 같은 비효율성을 타개하기 위하여 런타임에 빈번하게 실행되는 loop의 정보들을 수집하고, 이를 바탕으로 실행된 프로그램에 맞는 machine code를 생성하는 방식을 취하였다. 그 결과 벤치마크 프로그램에 대한 실험에서 약 10배 가량의 성능 향상을 기록하였다.

---

1. Introduction

Static vs Dynamic Type

• JS, python, ruby와 같은 언어는 상당히 high level의 표현력을 가지고 있기에 C, C++과 같은 언어와 비교하였을 때 비전공자들이 접근하기 위한 진입장벽이 낮은 편이다.
• JS의 경우 web 개발에서 뗄 수 없는 존재이다.
• C와 같은 static type language의 경우, 타입 정보가 compile time에 명시적으로 존재하기 때문에 컴파일러가 최적화된 머신 코드를 생성하기 용이하다. 반면, JS와 같은 경우 타입 정보는 런타임에 결정 된다.
• 정확한 타입 정보가 없다면 컴파일러는 모든 가능할만한 타입의 경우의 수를 모두 따져서 머신 코드를 생성해야하므로 최적화 측면에서 좋은 성능을 기대하기 어렵다.

Breakthrough: Trace

• Trace 기반의 compile 기법 도입
  • Trace란? 프로그램이 실행되면서 시스템은 hot(자주 실행되는) bytecode sequence를 기록하고, 이를 최적화된 머신 코드로 변환한다.
• Temporal, spatial locality 때문에 프로그램은 실행되면 대부분의 시간을 loop에서 소비한다.
  • cf) 이 논문에 등장하는 내용은 아니지만 ML에서 학습과정은 동일한 function을 하는 반복적인 step iteration을 통해서 이루어지므로 딥러닝 프레임워크의 최적화에도 이러한 컨셉을 적극 활용 가능하다. 이에 대해서는 추후에 포스팅을 할 예정이다.
• 위와 같은 전제로 인해서 trace 기반의 컴파일러는 실제 프로그램을 실행하면서 그에 적합한 type-specialized trace를 생성할 수 있다.
• Trace는 프로그램 코드의 전체를 커버하는 것이 아니라 trace를 생성하기 위해 실행이 되는 동안 hit된 path에 대해서만 커버를 한다. 즉 여러 개의 branch가 존재한다면 여러가지 분기 경우의 수 중에서 trace 생성이 되는 동안 거쳐간 branch path에 대해서만 커버를 한다.
• Trace는 speculation(branch나 type과 같은 정보에 대한 예측)을 validate할 수 있도록 speculative point마다 guard(check) 라는 것을 두는데, 만약에 trace에서 파악한 branch path나 variable type과는 다른 경우의 수가 발생한다면 해당 부분에 guard hit이 발생한다. 이 경우에 기존 trace는 exit하고, VM은 새로운 path에 대한 정보를 반영하여 새로운 trace tree를 구성한다.

Issue : Nested Loop

• Nested loop의 경우에 최적화된 trace를 뽑기가 어렵다.
  • 프로그램에서는 inner loop가 outer loop보다 먼저 빈번하게 실행(hot)되는데 이에 따라 inner loop에 대한 trace가 먼저 생성된다.
  • 만약 inner loop에서 invalidation이 발생하여 exit하게 되면, VM은 새로운 branch의 존재를 인식하게 되고 이를 반영한 새로운 branch trace를 생성하기 위해서 다시 inner loop로 들어가려는 시도를 한다. 하지만 이 과정에서 또 다른 exit이 발생하면 그 오버헤드가 커진다.
• 이를 해결하기 위해서 Nested Trace Tree를 활용한다.
  1. outer loop에 도달하면 inner loop tree를 확장하는 것을 중단
  2. outer loop header에서 새로운 trace를 생성하기 시작
  3. 만약 outer loop를 돌다가 inner loop에 도달하면 1.에서 만들던 inner tree를 불러와서 이를 outer trace에 merge한다.

Contribution

이 논문에서 제시하는 selling point(contribution)은 다음과 같다.

1. Nested loop를 nested trace tree를 통해 표현하여 프로그램에 대한 trace tree를 동적으로 생성하기 위한 알고리즘 제시
2. 어떻게 dynamic language program으로부터 type specialized machine code를 생성할 수 있는가?
3. 여러 벤치마크에서 2~20배의 성능 향상을 기록

---

2. Overview: Example Tracing Run

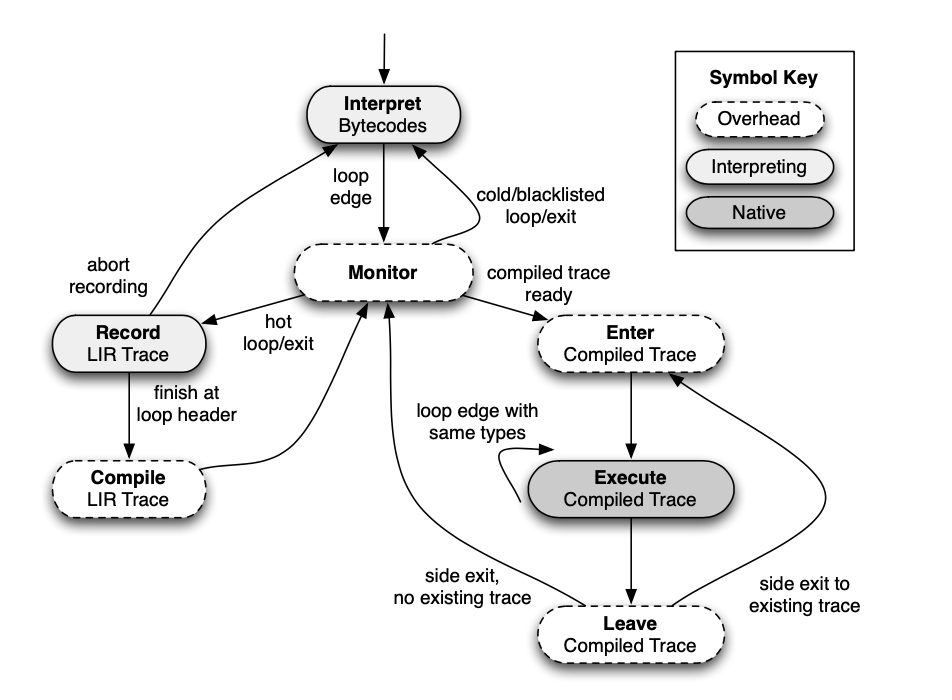

Trace Monkey의 workflow 그래프

이 연구에서는 기존의 SpiderMonkey 인터프리터에 trace 기법을 추가하여 TraceMonkey(이하 TM)라는 이름의 새로운 인터프리터를 디자인하였다. 위의 그림에서는 TM의 전체 workflow를 FSM 형태로 도식화하였는데, 각각 box의 색깔을 의미는 다음과 같다.

• 가장 짙은 색의 box는 TM이 JS 코드를 이전에 컴파일된 trace를 통해서 실행하는 state
• 옅은 회색의 box는 TM이 JS 코드를 기존 인터프리터 하에서 실행하는 state
• 흰색 box는 오버헤드 step에 해당하는 state

따라서 코드를 실행할때 가장 짙은 box의 state에 최대한 오래 머무를 수 있어야 오버헤드를 최대한 줄일 수 있다.

구체적인 Work Flow

1. Bytecode 인터프리터를 통해서 프로그램을 실행한다.
2. Trace monitor에서는 새로운 path를 record할지 기존의 native trace를 따라서 실행할지 결정한다.
   • 프로그램 실행 직후에는 아직 컴파일된 trace가 존재하지 않기 때문에 monitor는 각 loop의 back edge가 몇 번이나 거쳐졌는지 세고, 특정 threshold를 넘어서면 해당 path는 hot하다고 결정한다.

1  for(var i=2; i<100; ++i) {
2      if (!primes[i])
3          continue;
4      for(var k=i+i; i<100; k+=i)
5          primes[k] = false;
6  }

// primes[2:99] is initialized to 'true'



위의 코드는 2부터 99까지의 수 중에서 prime number를 찾아내는 "에라토스테네스의 체(sieve of Eratosthenes)" 알고리즘으로 이 논문에서는 이 프로그램을 예시로 설명을 전개하고 있다. (아래의 그림은 위키피디아 출처) 이 코드를 실행했을 때 일어나는 일을 iteration 별로 살펴보면 다음과 같다.



• i=2
  • hot 상태에 있는 line 4-5의 inner loop에 들어가므로, line 4에 도달했을 때 TM은 recording mode에 들어간다.
  • recording mode에서는 실행되는 코드의 LIR(Low-level Intermediate Representation)과 guard(branch와 type의 분기점)를 기록한다. (operation과 operand의 타입 등이 기록)
    • 만약 모든 guard를 패스한다면 trace가 완성된 것이다.
  • 실행 중에 loop header를 만나거나 exit할 경우 recording은 종료된다. 따라서 첫 번째 iter를 돌고 다시 line 4에 도달했을 때 recording은 꺼진다.
  • recording 종료 후엔 만들어진 trace의 타입 정보를 통해 최적화된 native code를 생성한다. (T45)
• i=3
  • line 1의 loop header는 hot 상태가 되고, 이에 따라 recording이 시작된다.
  • recording이 line 4에 도달했을 때 이미 trace가 존재하는 inner loop header를 만나게 되고, 현재 outer loop trace에 inner loop trace를 merge 한다.
    • inner loop trace subroutine을 호출하고, 서브루틴이 끝나면 다시 recorder로 리턴한다.
      • 만약 inner loop trace가 side exit 없이 수행되었다면 outer trace의 일부로 합친다.
  • outer loop를 모두 돌아 다시 line 1에 도달하면 recording을 종료하고, 만들어진 trace를 컴파일한다. (T16)
• i=4
  • T16을 호출한다.
  • 4는 소수가 아니기 때문에 T16에서는 tracking하고 있지 않은 line 2의 if 문이 taken 되고, 이에 따라 side exit이 발생한다.
  • 비록 side exit이 발생했으나 아직 딱 한번 발생하여 hot 상태는 아니기 때문에, recording을 하진 않는다. TM은 인터프리터를 통해서 continue;를 실행한다.
• i=5
  • line 1에서 T16을 호출하고, line 4에서는 (T16의 일부인) T45가 호출된다.
  • trace에 완벽하게 부합한 실행이 이루어진다.
• i=6
  • T16을 호출한다.
  • 6은 소수가 아니기 때문에 if 문이 taken 됨에 따라 side exit이 한번 더 발생하여 hot 상태가 된다.
  • recording이 시작되고 새로운 trace인 T231이 만들어지고 기존의 trace에 merge 된다.
    • continue;가 실행되면 outer loop header인 line 1에 도달
  • TM은 전체 loop를 충분히 커버할 수 있는 trace를 compile 하였기 때문에 나머지 프로그램을 완벽하게 native code에서 실행될 수 있다.

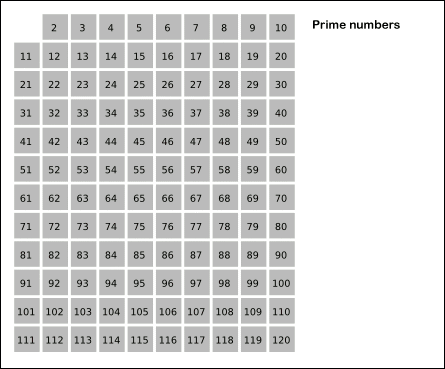

(Benchmark sample program) 에라토스테네스의 체

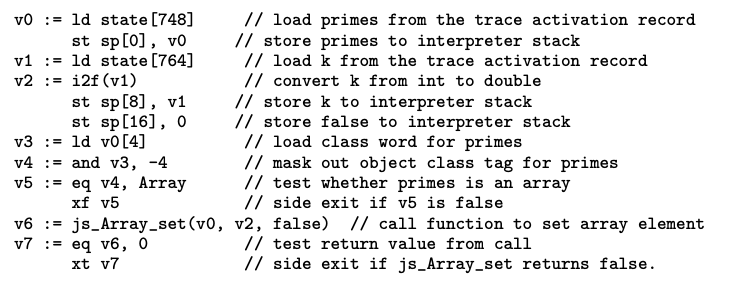

위의 코드를 컴파일하여 생성된 LIR(Low-level Intermediate Representation)은 다음과 같다.



LIR snippet for sample program

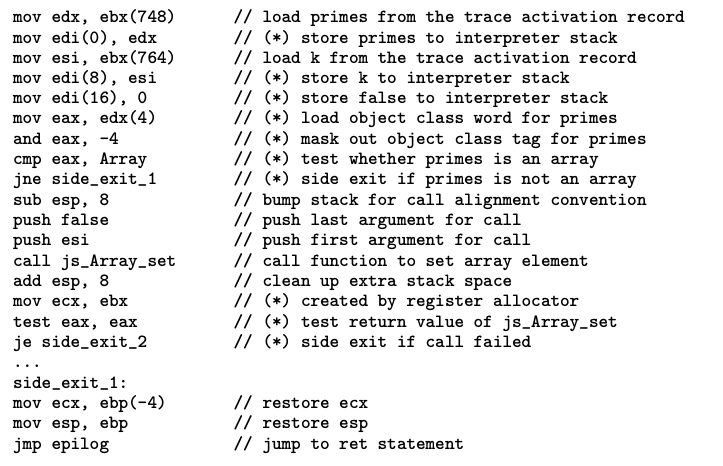

그리고 이를 컴파일하여 생성한 x86 어셈블리 코드는 다음과 같다. (*) 로 표시된 부분은 side exit이 taken되는 부분이 없다는 것을 알고있는 ideally optimized compiler에서 생략될 수 있는 부분을 나타낸다.



x86 snippet for sample program
